BLD3-17立式擺線針輪減速機

更新：2020/5/12 10:48:01??????點擊：

品牌：???艾普森減速機
型號：???BLD3-17-5.5

產品介紹

江蘇艾普森減速機有限公司專業生產各種立式擺線針輪減速機，包括XLD/BLD/BLED/XLED立式擺線針輪減速機，

1、立式擺線針輪減速機原理

擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械。廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。
本廠生產的擺線針輪減速機質量?jī)?yōu)良、性能可靠、規格齊全、價格合理，榮獲了機械工業部和江蘇省優質產品稱號。

2、立式擺線針輪減速機結構

行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。
當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

擺線針輪減速機型號說明：

擺線針輪減速機分為B系列、X系列2種，其中B系列為化工部頒標準；X系列為機械部頒標準，2種外形基本相似，只是安裝尺寸與輸出軸尺寸在局部上有細微差別；

其下面為您詳細的介紹江蘇艾普森減速機有限公司的生產具體的型號：

BW擺線針輪減速機（單級臥式雙軸型）型號：BW0、BW1、BW2、BW3、BW4、BW5、BW6、BW7、BW8、BW9、BW10、BW11、BW12

BWY擺線針輪減速機（單級臥式電機法蘭盤直聯）型號：BWY1、BWY2、BWY3、BWK4、BWY5、BWK6、BWY7、BWY8、BWY9、BWY10、BWY11、BWY12

BWD擺線針輪減速機（單級臥式直聯型）型號：BWD1、BWD2、BWD3、BWD4、BWD5、BWD6、BWD7、BWD8、BWD9、BWD10、BWD11、BWD12

BL擺線針輪減速機（單級立式雙軸型）型號：BL0、BL1、BL2、BL3、BL4、BL5、BL6、BL7、BL8、BL9、BL10、BL11、BL12

BLY擺線針輪減速機（單級立式接盤型）型號：BLY1、BLY2、BLY3、BLY4、BLY5、BLY6、BLY7、BLY8、BLY9、BLY10、BLY11、BLY12

BLD擺線針輪減速機(單級立式電機法蘭盤直聯)型號：BLD1、BLD2、BLD3、BLD4、BLD5、BLD6、BLD7、BLD8、BLD9、BLD10、BLD11、BLD12

BWE擺線針輪減速機（雙級臥式雙軸型）型號：BWE20、BWE32、BWE42、BWE53、BWE63、BXWE74、BWE84、BWE85、BWE95、BWE106、BWE128

BWEY擺線針輪減速機（雙級臥式電機法蘭盤連接）型號：BWEY20、BWEY32、BWEY42、BWEY53、BWEY63、BWEY74、BWEY84、BWEY85、BWEY95、BWEY106、BWEY128

BWED擺線針輪減速機（雙級臥式電機法蘭盤連接）型號：BWED20、BWED32、BWED42、BWED53、BWED63、BWED74、BWED84、BWED85、BWED95、BWED106、BWED128

BLE行星擺線針輪減速機（雙級立式雙軸型）型號：BLE20、BLE32、BLE42、BLE53、BLE63、BLE74、BLE84、BLE85、BLE95、BLE106、BLE128

BLEY擺線針輪減速機（雙級立式專用電機直聯型）型號：BLEY20、BLEY32、BLEY42、BLEY53、BLEY63、BLEY74、BLEY84、BLEY85、BLEY95、BLEY106、BLEY128

雙級立式電機直聯型BLED擺線針輪減速機：BLED20、BLED32、BLED42、BLED53、BLED63、BLED74、BLEDK84、BLED85、BLED95、BLED106、BLED128

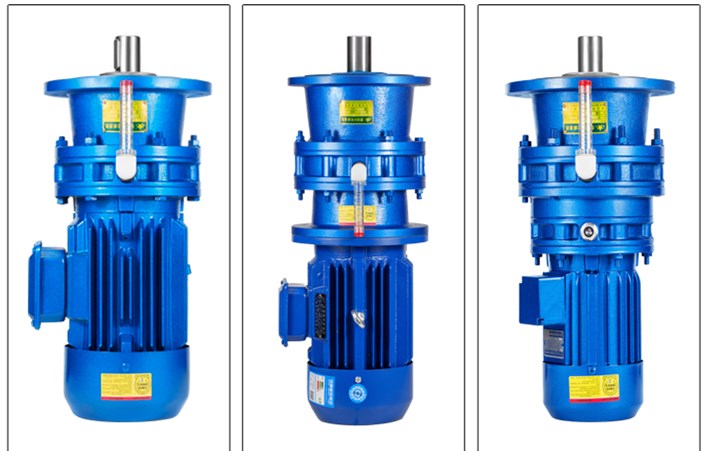

立式擺線針輪減速機（配簡圖）

   江蘇常州艾普森減速機有限公司擺線針輪減速機結構型號表示法：
    1、B系列擺線針輪減速機
    BW腳板式臥裝雙軸型擺線針輪減速機
    BL法蘭式立裝雙軸型擺線針輪減速機
    BWY腳板式臥裝專用電動機直聯型擺線針輪減速機
    BLY法蘭式立裝專用電動機直聯型擺線針輪減速機
    BWD腳板式臥裝普通電動機直聯型擺線針輪減速機
    BLD法蘭式立裝普通電動機直聯型擺線針輪減速機
    BWED雙級腳板式臥裝普通電動機直聯型擺線針輪減速機
    BLED雙級法蘭式立裝專用電動機直聯型擺線針輪減速機

2、X系列行星擺線針輪減速機
    XW腳板式臥裝雙軸型擺線針輪減速機
    XL法蘭式立裝雙軸型擺線針輪減速機
    XWY腳板式臥裝專用電動機直聯型擺線針輪減速機
    XLY法蘭式立裝專用電動機直聯型擺線針輪減速機
    XWD腳板式臥裝普通電動機直聯型擺線針輪減速機
    XLD法蘭式立裝普通電動機直聯型擺線針輪減速機
    XWED雙級腳板式臥裝普通電動機直聯型擺線針輪減速機
    XLED雙級法蘭式立裝普通電動機直聯型擺線針輪減速機

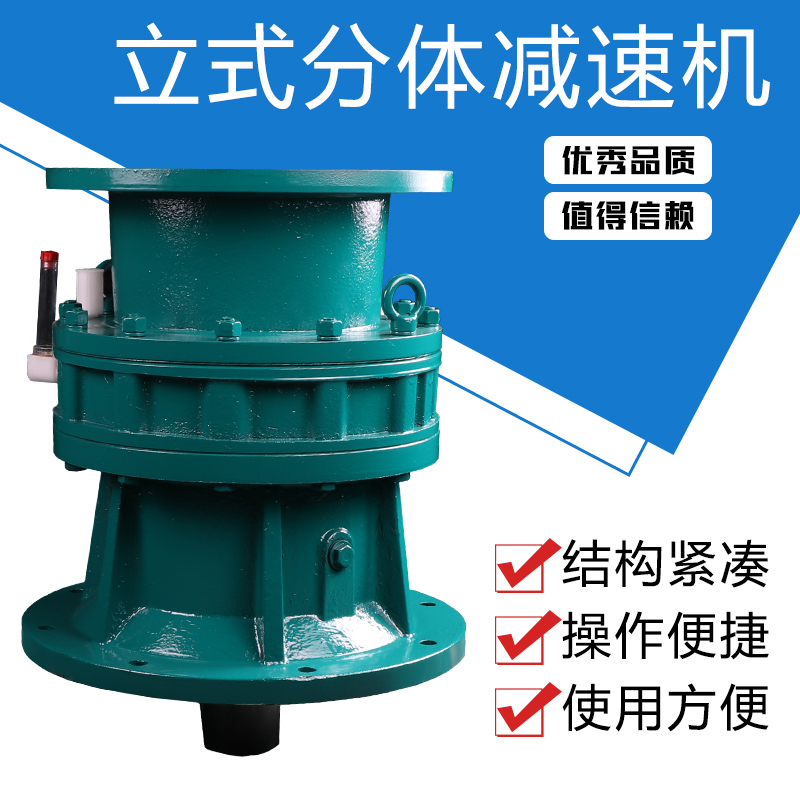

擺線針輪減速機（立式配簡圖）

注:江蘇艾普森減速機公司擺線針輪減速機根據用戶要求,匹配不同功率的電機，0.04kw-75kw不等。輸出扭矩可達70N.M-20000N.M，如需更低的輸出轉速，可采用雙級擺線減速機甚至三級相組合的形式實現。可配不同類型的電機(普通電機、單相電機、防爆電機、變頻電機、制動電機等)。擺線針輪減速機廣泛應用于食品糧食機械、印刷包裝機械、環保機械、輸送設備、化工設備、冶金礦山設備、鋼鐵電力設備等；

上述主要介紹了江蘇艾普森減速機公司單級和雙極擺線針輪減速機的立式和臥式，接盤型減速機的幾個型號，如果用戶在使用我們艾普森減速機時對型號不清楚的請聯系我們廠家技術人員艾普森減速機客服13813676517 何先生咨詢，我們的客服人員一定會完美解答你每一個問題！
